簡要描述：
汽車頭枕骨架專用型高速自動彎管機，金屬管材自動折彎?rùn)C(jī)，汽車頭枕骨架彎管機
免費咨詢：0512-58265856
發郵件給我們：zjgyywgj@163.com

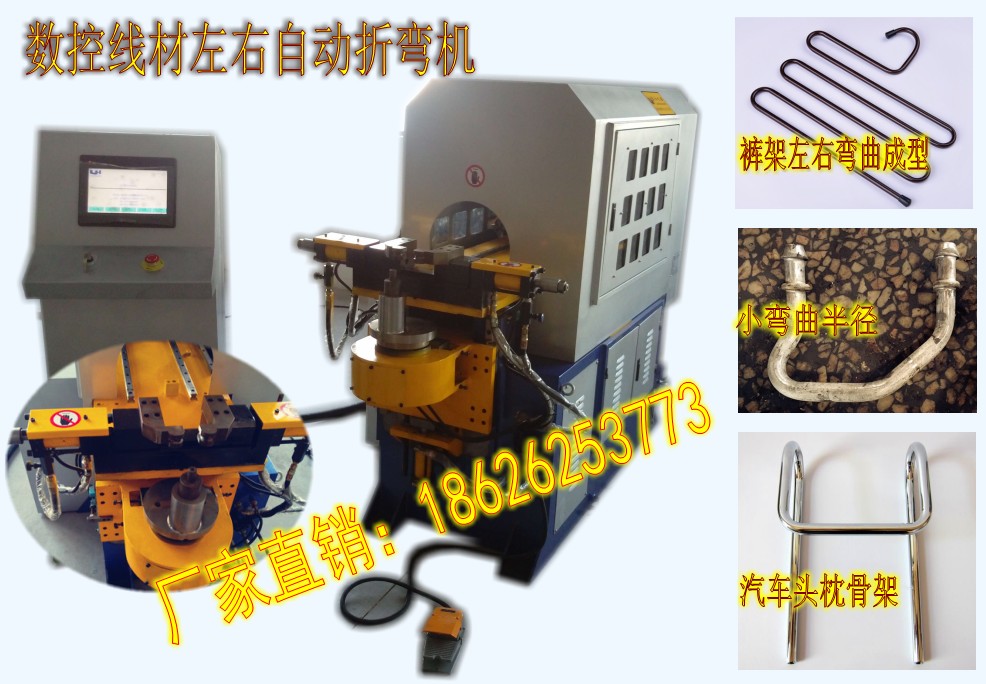

WX-20CNC-3A1S 數控型單頭全自動彎線機-汽車頭枕骨架彎管機、頭枕骨架折彎?rùn)C(jī)、頭枕骨架全自動彎管機為伺服驅動自動送料液、自動轉管、自動左右彎管。具有彎管速率快，控制精度高等特點。所有程序編寫及輸入均在對話式觸摸屏上進行，所有的信息說明均以中文顯示，操作極為方便，快速。
?
汽車頭枕骨架左右自動彎管機、數控彎線機
1、WX-20CNC-3A1S 該設備為客戶解決彎曲小管徑、小彎曲半徑、復雜彎曲情況研制。
2、該設備驅動為液壓、電機混合驅動。前夾、抓料、輪模上下為液壓驅動，轉管、送料、彎管為伺服電機驅動。
3、送料電機控制產品彎角間的直線段長度。
4、轉管電機控制產品的空間轉角。
5、彎管電機控制每個彎角的彎曲角度。
6、彎管輪模可通過液壓控制上下移動，配合彎管電機可實現設備的左右彎管動作，該設計可解決彎管產品的一些空間干涉問題。
7、前夾為液壓驅動，前夾模行腔可設計為左右不同弧度，以實現左右彎曲時的不同彎曲半徑。
8、送料小車和前夾共同固定在可實現自復位的臺面上，該設計可減少輪模和前夾模之間的干涉和摩擦過大的問題。
?型號：WX-20CNC-3A1S 汽車頭枕骨架數控折彎?rùn)C(jī)
設備主要技術參數：
|
彎曲管徑（Φ×δ） |
18mm |
|
彎曲角度范圍 |
-190~+190 |
|
送料方式 |
直送或夾送 |
|
參數設定方式 |
工作值（Y.B.C） |
|
彎曲速度(deg/sec) |
65 |
|
彎管精度 |
±0.1 |
|
轉管速度(deg/sec) |
270 |
|
轉管精度 |
±0.1 |
|
送料速度(mm/sec) |
1200 |
|
送料精度 |
±0.1 |
|
主電機功率 |
4 |
|
轉管伺服電機功率 |
0.4 |
|
送料伺服電機功率 |
0.75 |
|
彎管伺服電機功率 |
3 |
|
系統額定壓力(Mpa) |
12 |
|
機器外形 |
2000×1550×1050 |
